有中央空調與公共設備要管的辦公大樓、廠辦
冰水主機、空調箱、給排水泵、公共照明分屬不同廠商，各自一個控制盒、一套軟體、一組密碼。整合到同一張圖上之後，值班的人才有可能一眼看完。
冰水主機、空調箱、給排水泵、公共照明分屬不同廠商，各自一個控制盒、一套軟體、一組密碼。整合到同一張圖上之後，值班的人才有可能一眼看完。
台達與西門子 PLC、BACnet 空調、Modbus 電表併存是常態，不是例外。三種協定在同一台主機上混用，不必為了某幾台設備再拉一套系統進來。
系統依智慧建築評估手冊 2024 年版的六大指標設計，監控範圍、告警流程、排程與歷史資料的留存方式都朝評估項目對齊。
點位、告警、排程與所有畫面（含底圖）可整包匯出匯入，上一個案場調好的設定能直接複製到下一個，不必每次從零拉點。第二個案場的成本遠低於第一個。
只有單一設備要監看（例如就一台冰水主機）的話，設備商自己的控制器通常更便宜也夠用。SynBA 的價值要在設備數量與廠牌變多、沒有人說得出全棟現在什麼狀態的時候才顯現。
Modbus TCP（含 RS485 轉換器的 RTU over TCP）、西門子 S7、BACnet/IP 三種協定，同一台主機混用不必再拉一套系統。

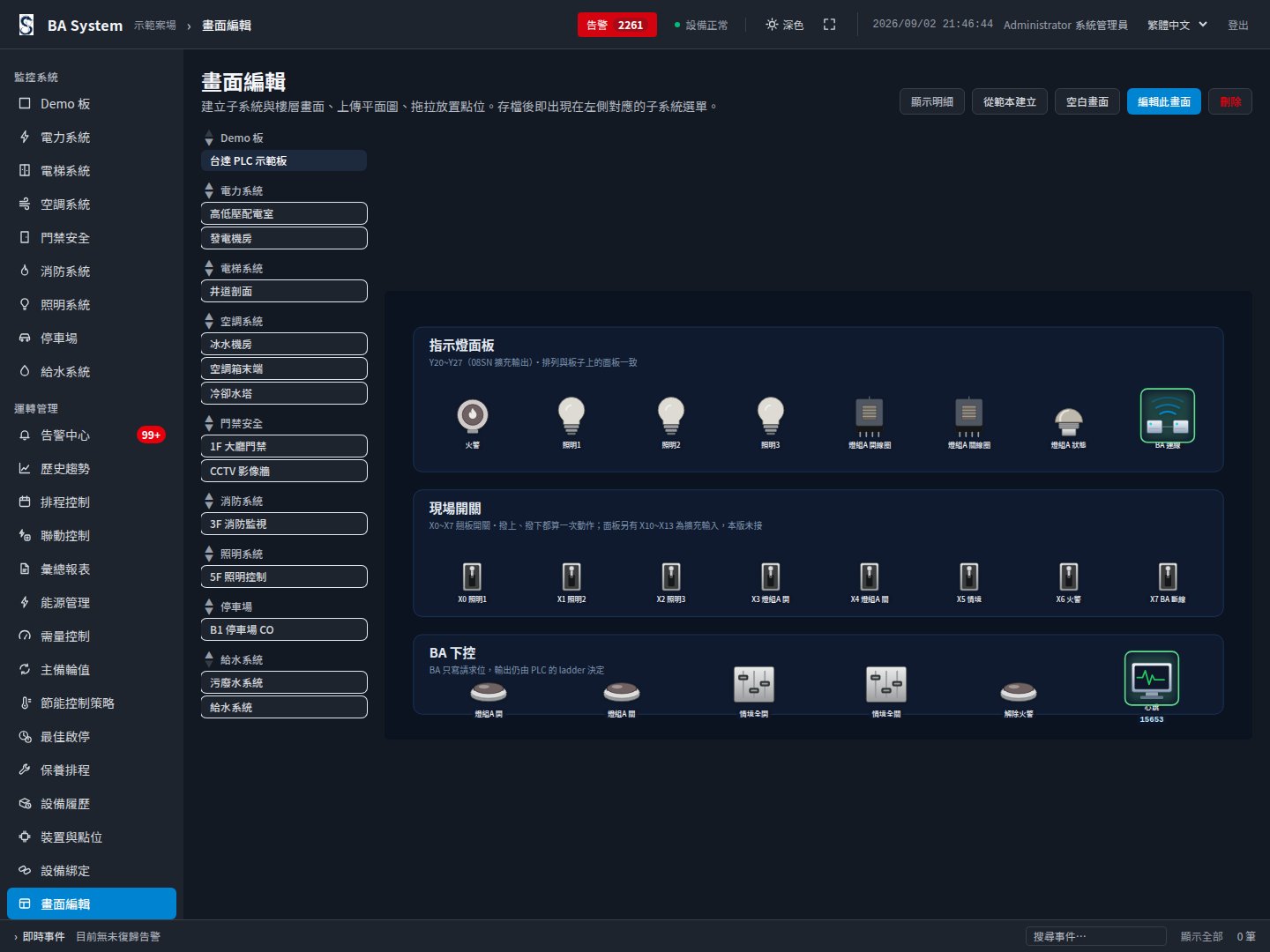

上傳實景照片、樓層平面圖或系統圖，在圖上拖拉點位標記與圖表。換案場只要換圖、重拉點位，不必改程式。
告警有防抖動延遲，避免設備正常啟停就報警；支援發生／解除／確認流程，通知走 Email 與 LINE。

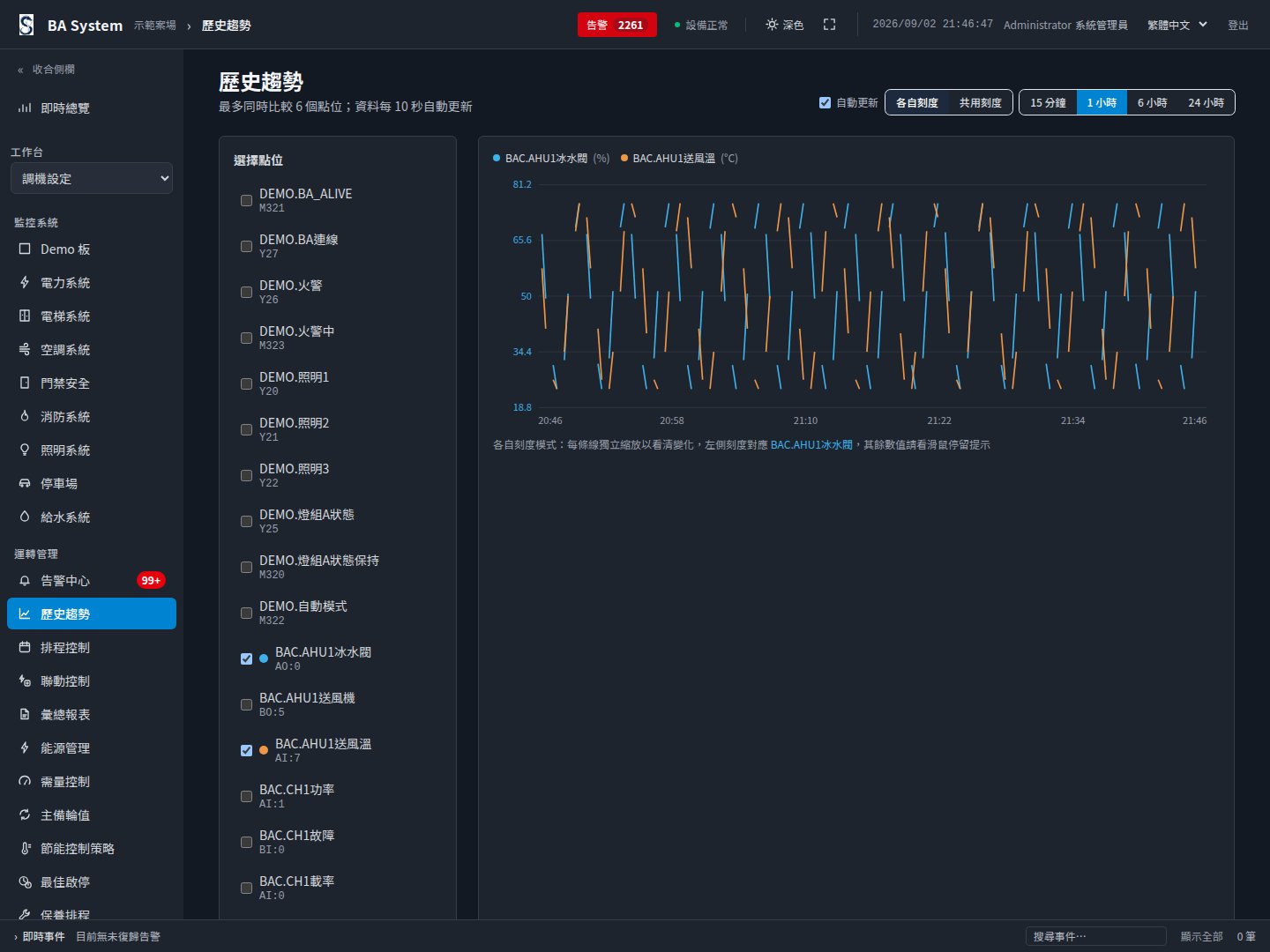

週排程依案場時區執行、停機錯過的時段不補跑；歷史趨勢長期保存，不同量綱的點位各自刻度不會互相壓平。
BA 週期性寫心跳值進 PLC，由 PLC 自行判斷「BA 失聯」並退回本地控制。斷網、當機、被拔電都不會讓現場失控。
裝置點位、告警、排程與所有畫面（含底圖）可整包匯出匯入，經銷商能自行複製既有案場設定到新案場。

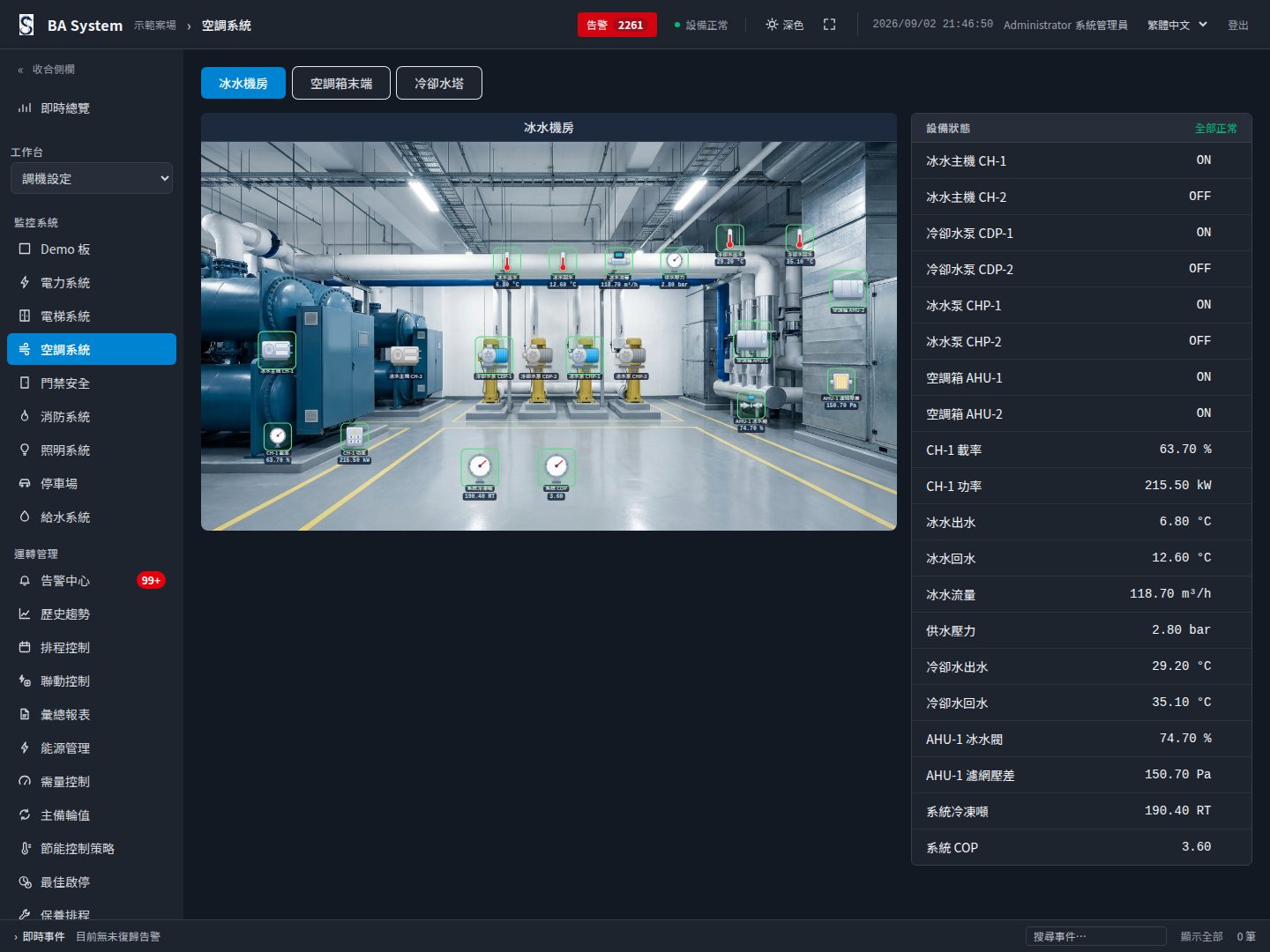

以下是實際運作中的畫面，不是示意圖。

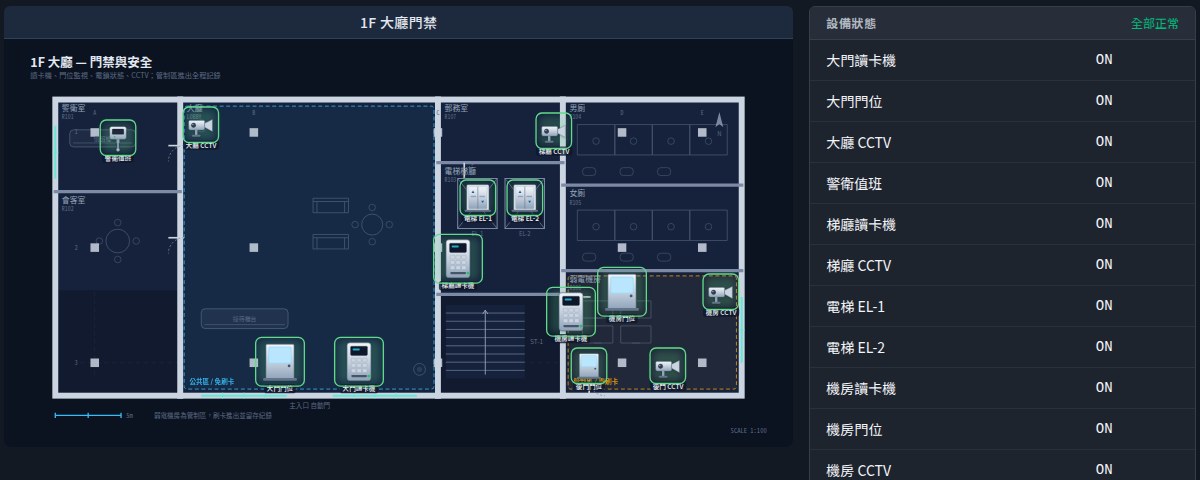

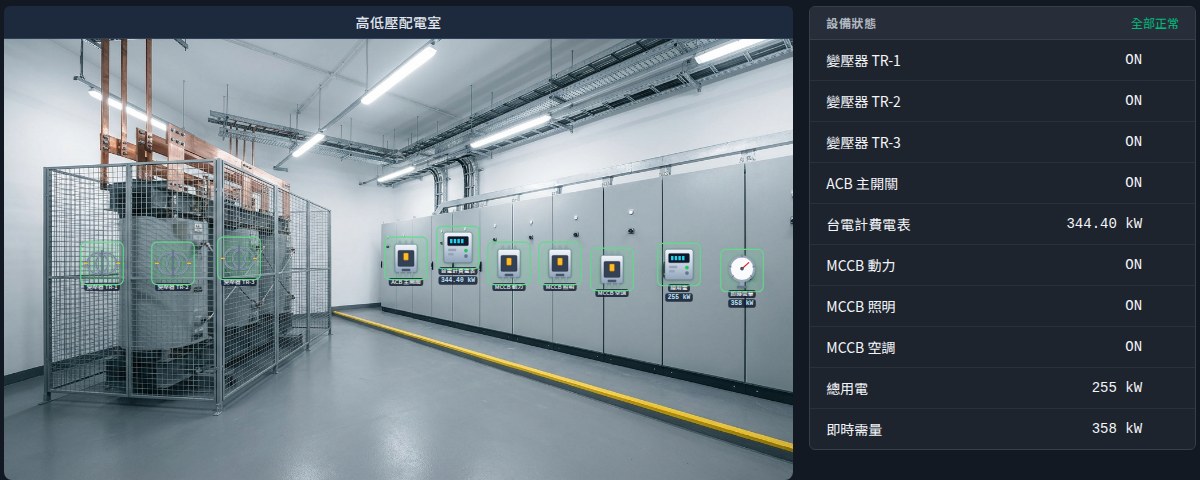

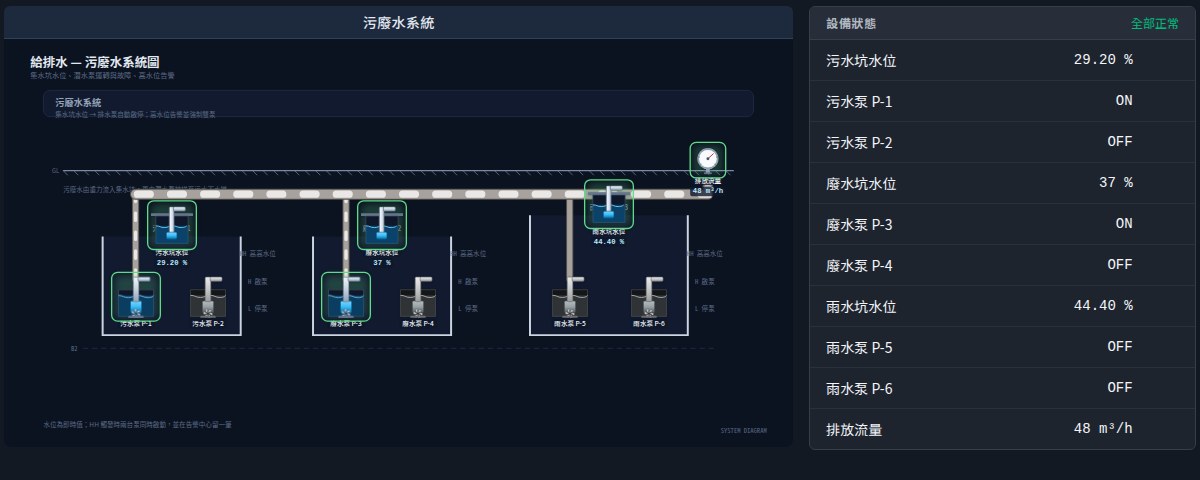

底圖可以是實景照片、樓層平面圖或系統圖 —— 值班的人看到的是自己那棟樓，不是一張通用示意圖。
三種協定跑在同一台主機上。混用是常態，不必為了幾台奇怪的設備多買一整套系統。
| 通訊協定 | 常見連接設備 | 現場注意事項 |
|---|---|---|
| Modbus TCP | 台達 DVP／AS 系列 PLC、電表、變頻器、I/O 模組 | 另支援 RTU over TCP，接在 RS485 轉換器後面的設備走同一支驅動。模式選錯會「連得上卻讀不到值」，這是現場最常見的雷。 |
| Siemens S7 | S7-1200／1500、S7-300／400 | CPU 要開 PUT/GET，資料塊需取消「最佳化的區塊存取」；1200／1500 走 rack 0 slot 1，300／400 走 rack 0 slot 2。 |
| BACnet/IP | 空調箱、冰機控制器、既有他牌樓宇設備 | 可直接讀設備的物件清單、勾選批次建點。Device Instance 全案場不可重號，物件編號要跟原廠要點表、不能用猜的。 |
協定怎麼選、點表為什麼是最大的風險，另外寫了一篇：一棟樓三種通訊協定：BACnet、Modbus、S7 要怎麼收在同一套系統。
清點要監控的設備、控制器型號與通訊介面，整理成點表（哪些是狀態、哪些是數值、哪些要能控制）。
接上控制器，逐點驗證位址讀得到、寫得進去。位址是邊打邊驗的，錯誤訊息直接來自驅動層。
建立裝置與點位，上傳底圖拉出圖控畫面，設定告警條件與週排程，需要連動的再設聯動控制。
逐項驗證告警會響、排程會動、控制寫得下去、斷線會退回本地控制，再帶現場人員操作一輪。
案場設定可整包匯出保存，日後加設備、加畫面不必重來。遠端支援與版本更新另行約定。
